南京绿磊彩色透水混凝土由透水混凝土专用LL-TS-ZQ001加强剂、碎石、水组成。

（1）透水混凝土专用LL-TS-ZQ001加强剂，是由南京绿磊装饰材料有限公司生产的一种专用加强剂，其是以高强度等级的硅酸盐水泥为基料，配以多种助剂增加强度与粘结力组成的粉状料，并可按用户要求加入无机耐候颜料，使其和碎石、水按一定比例混合后，组成不同色彩的透水混凝土面层。
（2）碎石： 透水混凝土用的碎石应具有技术要求，本公司采用二级品标准的高石。  碎石是透水混凝土的主要材料之一，其质量必须要控制好。
（3）水：普通自来水即可用。一般末经过滤的混浊的地下水或使用过的不洁水，不能利用。

2、三种原材料在施工过程中配合比： 要施工出高质量、高标准的透水混凝土地面，在原材料固定的条件下，严格控制以上三种原材料的配比，是施工中的重要关键，在施工现场负责人必须严格控制比例。 透水混凝土配合比（按质量计）： 水：LL-TS-ZQ001加强剂：碎石：水泥=113：14：1518：310 水泥为42.5Mp 硅酸盐水泥。（仅供参考，具体施工按实际为准）

二、透水混凝土路面基层的要求

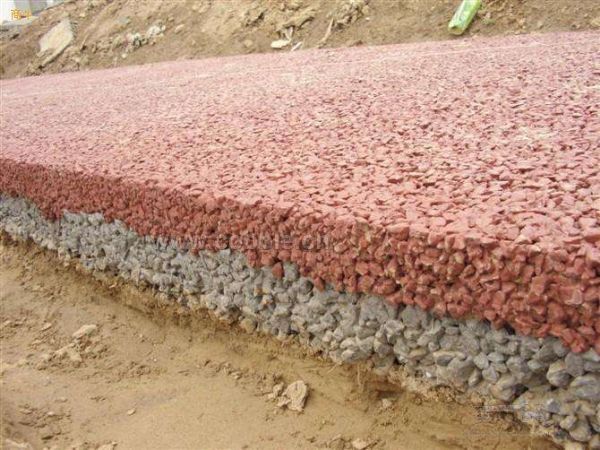

1、透水混凝土路面的厚度：从上可知因彩色透水混凝土的强度原因，大都应用于人行道、广场、停车场、园林小道等场所。根据路面的不同应用面板厚度不同。对人行道，自行车道等轻荷重地面，一般面层厚度不低于8公分；对停车场、广场等中荷重地面，面层厚度不低于10公分，考虑成本，可将面层分为二层，即表层为彩色透水混凝土层，厚度一般不低于3公分，下层为素色透水混凝土层。

2、为确保路体结构层具有足够的整体强度和透水性，表面层下需有透水基层和较好保水性的垫层。 基层要求：在素土层夯实层上，配用的基层材料，应有适当的强度外，须有较好的透水性，采用级配砂砾或级配碎石等。采用级配碎石时，碎石的最大粒径应小于0.7倍的基层厚度，且不超过50mm。 垫层一般采用天然碎石，粒径小于10mm，俗称瓜子片，并铺有一定厚度、铺设需均匀平整。

3、考虑大暴雨季节因素，为防止基层过多积水，影响地基，在基层处设置专用透水管道排，通向道路边的排水系统，用时排除过量的雨水。

三、彩色透水混凝土的施工 一般按8cm为标准作为人行道的基准厚度，在此基础上按不同的功能，设计不同的厚度。为降低成本，可采用分层设计时。施工上述单层或分层的透水混凝土路面，键全的施工工艺是透水混凝土路面质量的保证，南京绿磊提供以下的施工方案。

1、施工前的准备：施工前应作好组织、物质、技术等三大准备。

（1）组织准备：建立健全的施工项目组织机构的人员设置，以能实现施工项目所要求的工作任务为原则，人员配置要从严控制，力求一专多用，一人多职。

（2）物质准备：透水混凝土施工实质上相似于水泥混凝土施工，其原料中仅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（加强剂、高料）。 物质准备应是现场的准备，如人员的住宿、所需的水、电供应、工程材料堆放工棚（加强剂须要有防水措施的工棚）搭建；搅拌机械的设置场地等等一系列的准备工作。 搅拌机械的设置场地，透水混凝土的搅拌是采用小型卧式搅拌机。搅拌机最佳的设置方案是施工现场的中段，因透水混凝土是属干料性质的混凝土，其初凝快，为保证运输时间应尽量短。为防止混凝土粘污施工场地，搅拌机下部的一定范围需用防护板设防措施。

（3）施工机械、推车、瓦工工具等必备的工具、立模用的木料或型钢等配备；水、电设施到位，生活用水、电以及施工用水、电。施工用电：三相电，施工用水：普通自来水连接到搅拌设备旁。

（4）施工前的技术准备：了解和分析工程项目特点、进度要求，了解施工的客观条件，根据设计要求，熟悉设计图纸，合理布置施工力量，制定出施工方案，为工程顺利完成作好技术上的准备工作。

（5）配合做基础方的土建队，在做地面基层的同时进行专用透水管道的铺设，透水管道除按图子要求铺设外，必须与原道路排水系统相连接，成为道路排水系统的一部分。

2、施工：在准备工作充分的基础上，人员设备方可进场施工。

（1）立模： 施工人员在首先须按设计要求进行分隔立模及区域立模工作，立模中须注意高度、垂直度、泛水坡度等的问题。

（2）搅拌： 搅拌器：根据工程量的大小，配置不同容量的机械搅拌器，机械搅拌器的一定范围内的地面处，应设置防止水和物料散落的接料设备（如方型板式斗类），保护施工环境的卫生，减少施工后的清理工作。 透水混凝土不能采用人工搅拌，采用普通混凝土搅拌机械进行搅拌，搅拌时按物料的规定比例及投料顺序将物料投入搅拌机，先将增强剂和碎石搅拌约30秒后，使其初步混合，再将规定量的水分2-3次加入继续进行搅拌约1.5-2分钟。视搅拌均匀程度，可适当延长机械搅拌的时间，但不宜过长时间的搅拌。

增强剂 碎石 混合搅拌 混合料 水 摊铺

  注意事项：
    1）施工现场须专人负责物料的配比。
    2）严格控制水灰比，即控制水的加入量，水在搅拌中分2-3次加入，不允许一次性加入。
    3）为使物料搅拌均匀，适当延长机械搅拌时间，但不宜过长。

3、运输 透水混凝土属干性混凝土料，其初凝快，一般根据气候条件控制混合物的运输时间，运输一般控制在10分钟以内，运输过程中不要停留，手推车必须平稳。

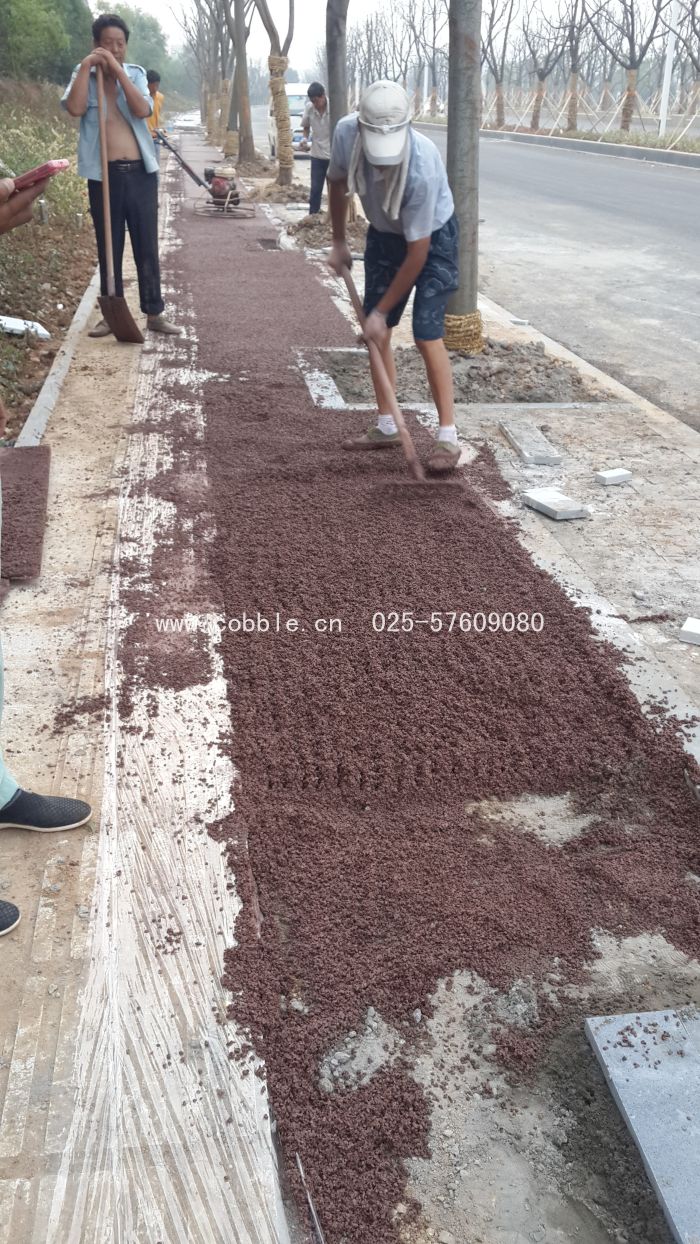

4、摊铺、浇筑成型： 透水混凝土属干性混凝土料，其初凝快，摊铺必须及时。对于人行道面，大面积施工采用分块隔仓方式进行摊铺物料，其松铺系数为1.1。将混合物均匀摊铺在工作面上，用括尺找准平整度和控制一定的泛水度，然而平板振动器（厚度厚的用平板振动器）或人工捣实。捣实不宜采用高频振动器，。最后用抹合拍平。抹合不能有明水。

  注意事项：
      1）松铺系数即为物料摊铺高度高于实际高度的比，按透水混凝土的干湿度，一般采用1.1-1.15之间。
      2）平板振动器振动时间不能过长，防止过于密实，可出现离析现象。
      3）摊铺时尽量快和正确。
      4）因透水混凝土其孔隙率大，水份散失快，当天气温高于35℃时，施工时间应宜避开中午，适合在早晚进行施工。

5、保养： 透水混凝土与水泥混凝土属性类似，因此铺摊结束后，经检验标高、平整度均达到要求后。当气温较高时，为减少水分的蒸发，宜立即覆盖塑料薄膜，以保持水分。也可采用洒水保养，所有保养期不得少于7天，使其在养护期内强度遂渐地提高。 洒水保养，透水混凝土在浇注后1天开始洒水养护，高温时在8小时后开始养护，但淋水时不宜用压力水直接冲淋混凝土表面，应直接从上往下淋水。透水混凝土湿养时间不少于7天。 保养时间应根据施工温度而定，一般保养期为14—21天，高温时不少于14天，低温时不少于21天，5℃以下施工，保养期不少于28天。

四、涂覆透明封闭剂： 待表面混凝土成型干燥后在3天左右，涂刷透明封闭剂，增强耐久性和美观性。防止时间过会使透水混凝土孔隙受污而堵塞孔隙。
