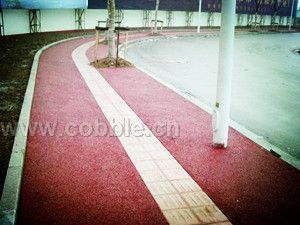

透水混凝土是由骨料、水泥和水拌制而成的一种多孔轻质混凝土，它不含细骨料， 由粗骨料表面包覆一薄层水泥浆彼此粘结而构成孔穴均匀分布的蜂窝状结构， 故具有透气、透水和重量轻的特点， 作为环境负荷削减型混凝土， 透水混凝土的研究开发越来越受到重视。
　　透水混凝土的配制和施工
　　配料
　　水泥宜运用较高标号的水泥，石子一般选用粒径为5~10mm单一粒级，透水砼增强剂一般掺量为水泥分量的3-8%，集灰比为5.0，水灰比为0.28-0.35.
　　搅拌
　　应依据透水性水泥混凝土搅拌物的粘聚性、均质性及强度等要素试拌断定最佳搅拌时刻，搅拌时刻不该小于60s。液态透水混凝土专用黏结剂应与水泥相同的运送和计量方法参加。集料堆场应全部掩盖防雨，堆底谨防浸水。在装载机料斗和料仓内的集料不该有显着的含水率差别。搅拌前，应检测集料的含水率，依据集料含水率改变，快速反应并严格控制加水量和集料用量。
　　摊铺
　　混凝土拌合物摊铺前，应对花岗岩分割线的方位及撑稳固状况进行全面检测，修正破损基层。并浇水2、用厚度标尺板全面检测板厚，与规划值相符方可开端摊铺。专人指挥自卸车，尽量精确卸料。人工布料应选用铁锹反扣，禁止投掷和搂耙。拌合物松铺系数K宜控制在1.05~1.20之间，料偏干，取较高值，反之取较低值。禁止在气温低于5℃及雨天施工。
